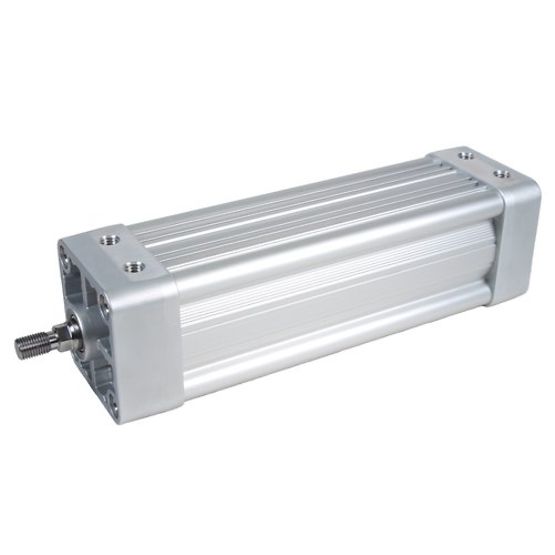

Aventics R480698889, Profilzylinder NFPA, Serie TM5

Magnetkolbenstandard für Sensoren
Robuste, nicht korrodierende Aluminiumrohre
Robuste Kolbenstange aus Kohlenstoffstahl
NFPA-kompatibel

Normen: NFPA
Bauart: Kolbenstangengewinde KK2, Anschraubbefestigung: NFPA MS4, Bohrungsdurchmesser: Ø 1-1/2'' - 4"
Kolben-Ø: 101.6 mm
Hub: 177.8 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch
Magnetkolben: mit Magnetkolben
Werkstoff Abstreifer: Polyurethan
Druck zur Bestimmung der Kolbenkräfte: 90 psi
Kolbenkraft einfahrend: 4715.3 N
Kolbenkraft ausfahrend: 5031.14 N
Umgebungstemperatur min.: -23.33 °C
Umgebungstemperatur max.: 73.88 °C
Betriebsdruck min.: 1.38 bar
Betriebsdruck max.: 10 bar
Anschlüsse: 1/2 NPTF
Kolbenstangengewinde: 7/8-14 UNF
Geschwindigkeit max.: 2 m/s
Mediumstemperatur min.: -23.33 °C
Mediumstemperatur max.: 73.88 °C
Medium: Druckluft
Kolbenstange: Kohlenstoffstahl
Werkstoff Deckel vorne: Aluminium-Druckguss
Zylinderrohr: Aluminium
Deckel hinten: Aluminium-Druckguss
