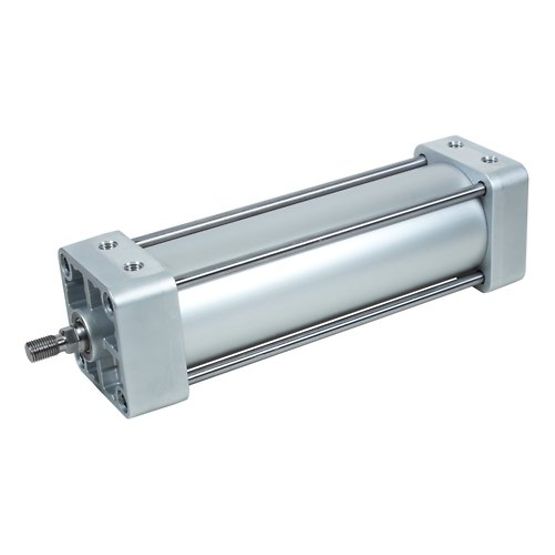

Aventics R480698913, Zugankerzylinder NFPA, Serie TM5

Magnetkolbenstandard für Sensoren
Robuste, nicht korrodierende Aluminiumrohre
Robuste Kolbenstange aus Kohlenstoffstahl
NFPA-kompatibel

Normen: NFPA
Bauart: Anschraubbefestigung: NFPA MS4, Kolbenstangengewinde KK1, Bohrungsdurchmesser: Ø 1-1/2'' - 4"
Kolben-Ø: 50.8 mm
Hub: 76.2 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch
Magnetkolben: mit Magnetkolben
Werkstoff Abstreifer: Polyurethan
Druck zur Bestimmung der Kolbenkräfte: 90 psi
Kolbenkraft einfahrend: 943.06 N
Kolbenkraft ausfahrend: 1258.9 N
Umgebungstemperatur min.: -23.33 °C
Umgebungstemperatur max.: 73.88 °C
Betriebsdruck min.: 1.38 bar
Betriebsdruck max.: 10 bar
Anschlüsse: 3/8 NPTF
Kolbenstangengewinde: 7/16-20 UNF
Geschwindigkeit max.: 2 m/s
Mediumstemperatur min.: -23.33 °C
Mediumstemperatur max.: 73.88 °C
Medium: Druckluft
Kolbenstange: Kohlenstoffstahl
Werkstoff Deckel vorne: Aluminium-Druckguss
Zylinderrohr: Aluminium
Deckel hinten: Aluminium-Druckguss
