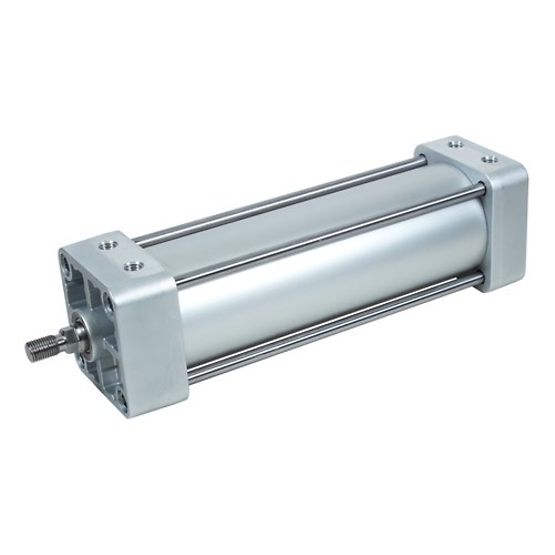

Aventics R480698928, Zugankerzylinder NFPA, Serie TM5

Magnetkolbenstandard für Sensoren
Robuste, nicht korrodierende Aluminiumrohre
Robuste Kolbenstange aus Kohlenstoffstahl
NFPA-kompatibel

Normen: NFPA
Bauart: Anschraubbefestigung: NFPA MS4, Bohrungsdurchmesser: Ø 1-1/2'' - 4", Kolbenstangengewinde KK1
Kolben-Ø: 63.5 mm
Hub: 101.6 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch
Magnetkolben: mit Magnetkolben
Werkstoff Abstreifer: Polyurethan
Druck zur Bestimmung der Kolbenkräfte: 90 psi
Kolbenkraft einfahrend: 1650.36 N
Kolbenkraft ausfahrend: 1966.19 N
Umgebungstemperatur min.: -23.33 °C
Umgebungstemperatur max.: 73.88 °C
Betriebsdruck min.: 1.38 bar
Betriebsdruck max.: 10 bar
Anschlüsse: 3/8 NPTF
Kolbenstangengewinde: 7/16-20 UNF
Geschwindigkeit max.: 2 m/s
Mediumstemperatur min.: -23.33 °C
Mediumstemperatur max.: 73.88 °C
Medium: Druckluft
Kolbenstange: Kohlenstoffstahl
Werkstoff Deckel vorne: Aluminium-Druckguss
Zylinderrohr: Aluminium
Deckel hinten: Aluminium-Druckguss
