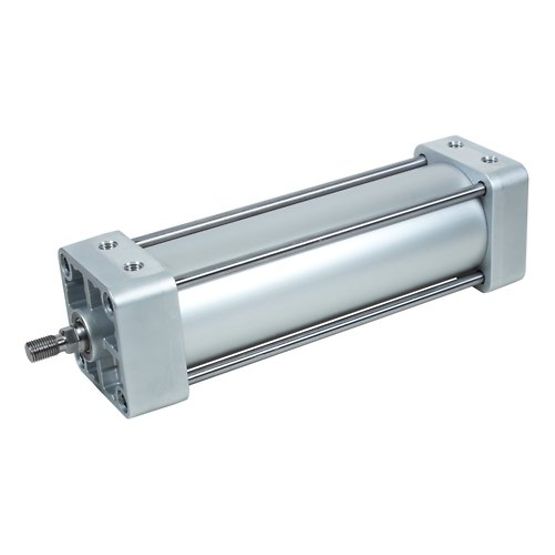

Aventics R480698939, Zugankerzylinder NFPA, Serie TM5

Magnetkolbenstandard für Sensoren
Robuste, nicht korrodierende Aluminiumrohre
Robuste Kolbenstange aus Kohlenstoffstahl
NFPA-kompatibel

Normen: NFPA
Bauart: Bohrungsdurchmesser: Ø 1-1/2'' - 4", Anschraubbefestigung: NFPA MS4, Kolbenstangengewinde KK1
Kolben-Ø: 82.55 mm
Hub: 25.4 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch
Magnetkolben: mit Magnetkolben
Werkstoff Abstreifer: Polyurethan
Druck zur Bestimmung der Kolbenkräfte: 90 psi
Kolbenkraft einfahrend: 3007.12 N
Kolbenkraft ausfahrend: 3322.95 N
Umgebungstemperatur min.: -23.33 °C
Umgebungstemperatur max.: 73.88 °C
Betriebsdruck min.: 1.38 bar
Betriebsdruck max.: 10 bar
Anschlüsse: 1/2 NPTF
Kolbenstangengewinde: 3/4-16 UNF
Geschwindigkeit max.: 2 m/s
Mediumstemperatur min.: -23.33 °C
Mediumstemperatur max.: 73.88 °C
Medium: Druckluft
Kolbenstange: Kohlenstoffstahl
Werkstoff Deckel vorne: Aluminium-Druckguss
Zylinderrohr: Aluminium
Deckel hinten: Aluminium-Druckguss
