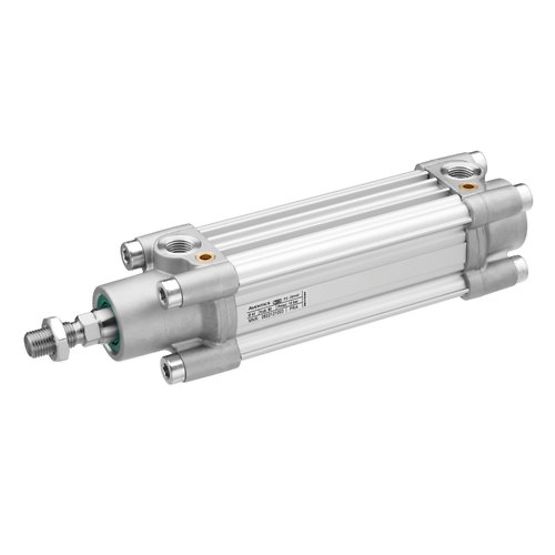

Aventics R481602002, Profilzylinder ISO 15552, Serie PRA

T-Nuten 6 mm und C-Schlitze 4 mm ermöglichen die einfache, schnelle und kompakte Montage einer Vielzahl von Sensoren
Lieferbar mit Kolbendurchmessern von 32 mm bis 125 mm
Modulare Dichtungssysteme ermöglichen Anpassungsfähigkeit
Erweiterte pneumatische Endlagendämpfung
Zusätzliche elastische Dämpfungselemente
Im Konfigurator sind vielfältige Varianten und Zubehörteile verfügbar

Normen: ISO 15552
Kolben-Ø: 63 mm
Hub: 25 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: verdrehgesichert
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 1765 N
Kolbenkraft ausfahrend: 1960 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 3/8
Kolbenstangengewinde: M16x1,5
Dämpfungslänge: 16.5 mm
Dämpfungsenergie: 27 J
Drehmoment für Verdrehsicherung, max.: 2 Nm
Drehwinkeltoleranz (±): 1.4 °
Gewicht 0 mm Hub: 1.42 kg
Gewicht +10 mm Hub: 0.054 kg
Hub max.: 1500 mm
