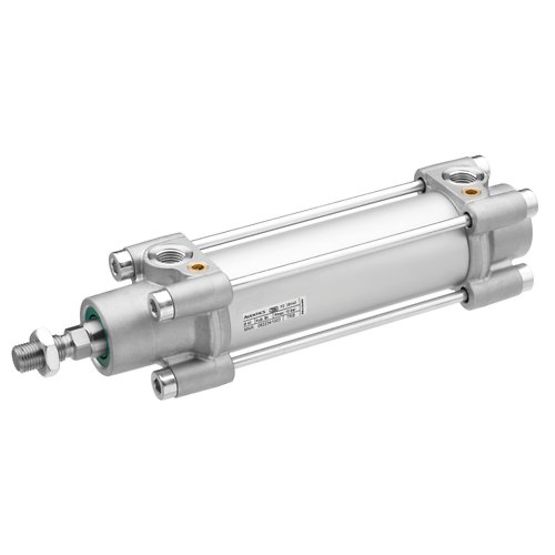

Aventics R481602030, Zugankerzylinder ISO 15552, Serie TRB

Lieferbar mit Kolbendurchmessern von 32 mm bis 125 mm
Pneumatische Endlagendämpfung
Zusätzliche elastische Dämpfungselemente
Große Auswahl an verfügbaren Abstreifermodulen
Mit dem modularen System können Sie den Abstreifer am Zylinder jederzeit austauschen und die Wartungsintervalle erheblich verkürzen
Im Konfigurator sind vielfältige Varianten und Zubehörteile verfügbar

Normen: ISO 15552
Kolben-Ø: 40 mm
Hub: 200 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: verdrehgesichert
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 660 N
Kolbenkraft ausfahrend: 790 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/4
Kolbenstangengewinde: M12x1,25
Dämpfungslänge: 19 mm
Dämpfungsenergie: 9 J
Drehmoment für Verdrehsicherung, max.: 1.5 Nm
Drehwinkeltoleranz (±): 1.6 °
Gewicht 0 mm Hub: 0.67 kg
Gewicht +10 mm Hub: 0.03 kg
Hub max.: 1500 mm
