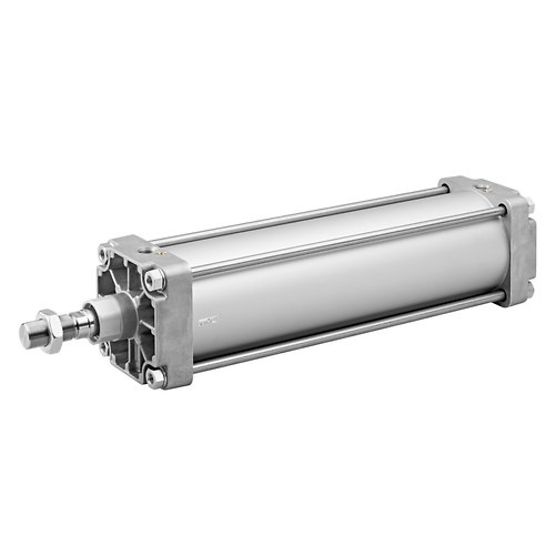

Aventics R481604653, Zugankerzylinder ISO 15552, Serie ITS

Ein einzelner Zylinder der Baureihe ITS (ISO 15552) kann bis zu 5 Tonnen bewegen – über einen langen Hubbereich von nur einigen Zentimetern bis zu 2 700 mm
Erlaubt die einfache und kostengünstige Automatisierung von extrem leistungsstarken Anwendungen
Lieferbar in Kolbendurchmessern von 160 mm bis 320 mm
Mit dem modularen Dichtungssystem lassen sich exakt auf die spezifische Anwendung zugeschnittene Lösungen realisieren, die effizient arbeiten und den Wartungsaufwand wesentlich verringern
Werkstoffoptimierte Ausführung
Optimiertes Dämpfungskonzept bietet die Möglichkeit zur Nutzung des elastischen Dämpfungselements oder pneumatische Dämpfung
Analoge Wegmesssensoren lieferbar

Normen: ISO 15552
Kolben-Ø: 200 mm
Hub: 100 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, kältebeständig
Kolbenstange: einseitig
Abstreifer: Kältebeständiger Abstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 19000 N
Kolbenkraft ausfahrend: 19792 N
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 3/4
Kolbenstangengewinde: M36x2
Dämpfungslänge: 46 mm
Dämpfungsenergie: 170 J
Gewicht 0 mm Hub: 15.67 kg
Gewicht +10 mm Hub: 0.21 kg
Hub max.: 2700 mm
Medium: Druckluft
Mediumstemperatur min.: -40 °C
