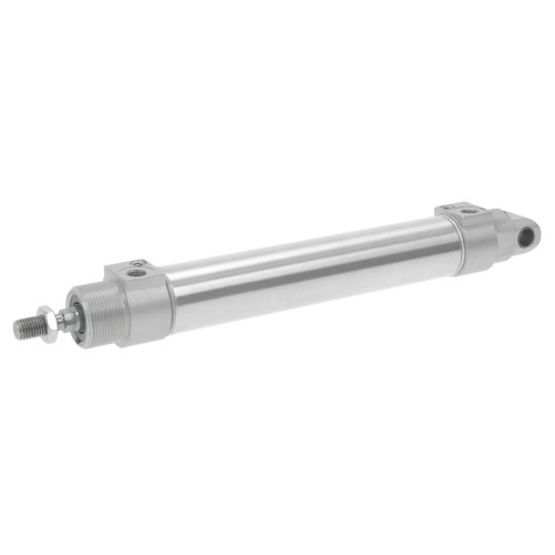

Aventics R481609433, Rundzylinder, Serie RPC

Kompaktes und Platz sparendes Design
Kürzer als Zylinder nach ISO 15552
Kurze Variante ohne Bodengewinde für noch kompaktere Anforderungen erhältlich
Korrosionsbeständige Materialien: Rohr und Kolbenstange aus Edelstahl und Deckel aus verzinktem Stahl
Drei verschiedene Ausführungen (Standard, kompakt, mini) in Kolbendurchmessern von 32 mm bis 63 mm im Online-Konfigurator verfügbar

Normen: ISO 6431
Bauart: Ausführung: ISO-Bauart
Kolben-Ø: 40 mm
Hub: 100 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, ATEX optional
Kolbenstange: einseitig
Abstreifer: Standard
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 660 N
Kolbenkraft ausfahrend: 790 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/4
Kolbenstangengewinde: M12x1,25
Dämpfungslänge: 19 mm
Dämpfungsenergie: 9 J
Gewicht 0 mm Hub: 0.58 kg
Gewicht +10 mm Hub: 0.024 kg
Hub max.: 1200 mm
Medium: Druckluft
