Aventics R481609736, ISO 15552, Serie CCL-IS

Leicht zu reinigende, glatte eloxierte Oberflächen
Abstreifer und Schmierstoffe (NSF-H1) sind für Lebensmittelanwendungen zugelassen
Hygiene-Schutzkappen für ungenutzte Montagebohrungen
Erhältlich in acht Größen mit Kolbendurchmessern von 25 mm bis 125 mm
Zur Auswahl stehen elastische und pneumatische Abfederung
Option, die Luftanschlüsse für Zu- und Abluft bodenseitig zu konfigurieren, was die Flexibilität bei der Verschlauchung in der Anlage erhöht

Normen: ISO 15552

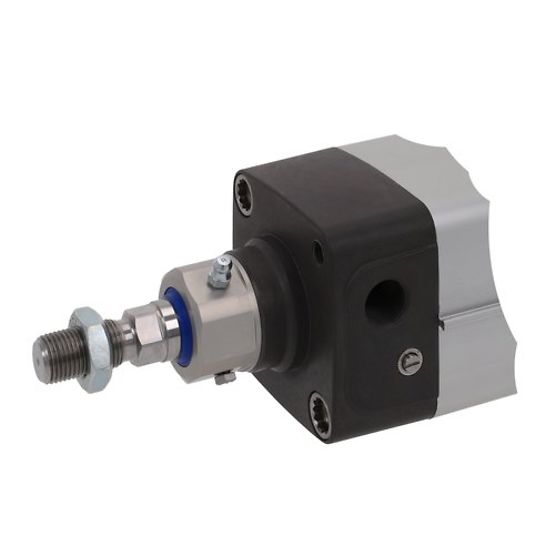

Bauart: mit Schmiereinheit für eine konstante Befettung der Kolbenstange
Kolben-Ø: 50 mm
Hub: 100 mm
Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch einstellbare Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, lebensmitteltauglich, erhöhter Korrosionsschutz
Kolbenstange: einseitig
Zylinderbesonderheiten: Schmiereinheit
Abstreifer: Schmiereinheit
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 1039 N
Kolbenkraft ausfahrend: 1237 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1.5 bar
Betriebsdruck max.: 10 bar
Anschlüsse: G 1/4
Kolbenstangengewinde: M16x1,5
Dämpfungslänge: 17 mm
Dämpfungsenergie: 15 J
Gewicht 0 mm Hub: 1.48 kg
Gewicht +10 mm Hub: 0.065 kg
Hub max.: 2100 mm
