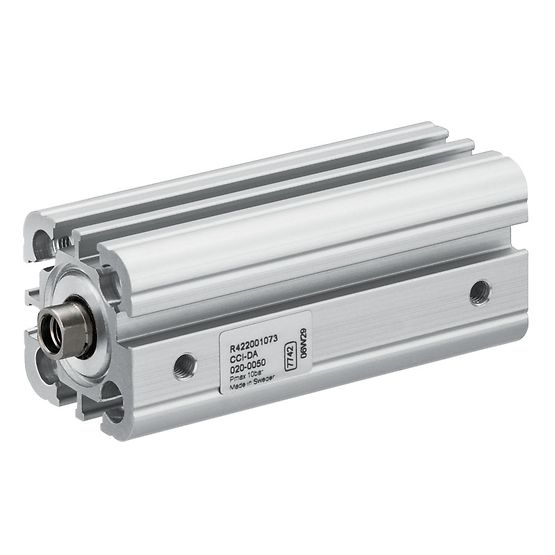

Aventics R481636864, Kompaktzylinder, Serie CCI

Das Zylindergehäuse besteht aus einem durchgehenden Aluminiumprofil mit eingepresster Abdeckung vorn und hinten
Einfach zu reinigende Bauart gegen Ansammlung von Schmutz
Niedrige Längentoleranz – bis zu 60 % kürzer als Standard-ISO-Profilzylinder. Dadurch eignet sich die Serie CCI (ISO 21287) ideal für kompakte Maschinen
Einfache Sensormontage entlang des gesamten Zylinders
Zusätzliche Konfigurationen sind möglich – zur Auswahl stehen besondere Hubformen, hohle Kolbenstangen, hitzebeständige Versionen oder Kolbenstangenverlängerungen – mitsamt Dokumentation und CADs
Erhältlich mit Kolbendurchmessern von 16 mm bis 100 mm

Normen: basierend auf ISO 21287
Kolben-Ø: 125 mm
Hub: 5 mm
Anschlüsse: G 1/4
Wirkprinzip: doppeltwirkend
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, ATEX optional
Kolbenstangengewinde - Typ: Innengewinde
Kolbenstangengewinde: M16
Kolbenstange: verdrehgesichert, mit Frontplatte
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 7422 N
Kolbenkraft ausfahrend: 7731 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Aufschlagenergie: 3.3 J
Gewicht 0 mm Hub: 7.172 kg
Gewicht +10 mm Hub: 0.173 kg
Hub max.: 300 mm
Medium: Druckluft
Mediumstemperatur min.: -20 °C
