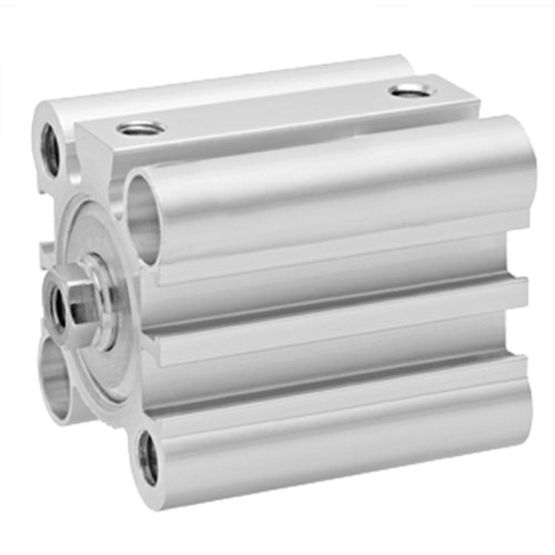

Aventics R481652589, Kurzhubzylinder, Serie SSI

Ideal für einfache Montage- und Klemmbewegungen, enge Einbauräume und kurze Hübe
Montage an beweglichen Maschinenteilen dank ihres geringen Gewichts möglich
Intelligentes Anschlusskonzept
Erhältlich mit Kolbendurchmessern von 12 mm bis 100 mm
Erhältlich als Kolbenstange, einfach- oder doppeltwirkende Zylinder, mit hohler Kolbenstange, als verdrehsichere Ausführung mit Frontplatte oder als besonders kurze Ausführung ohne Magnet

Normen: ISO 15524
Kolben-Ø: 32 mm
Hub: 10 mm
Anschlüsse: 1/8″ NPTF
Wirkprinzip: einfachwirkend, drucklos eingefahren
Dämpfung: elastische Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard
Kolbenstange: einseitig
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 18.5 N
Kolbenkraft ausfahrend: 507 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1.3 bar
Betriebsdruck max.: 10 bar
Kolbenstangengewinde: M8
Aufschlagenergie: 0.16 J
Gewicht 0 mm Hub: 0.171 kg
Gewicht +10 mm Hub: 0.038 kg
Hub max.: 25 mm
Medium: Druckluft
Mediumstemperatur min.: -20 °C
Mediumstemperatur max.: 80 °C
