Aventics R481654425, Kompaktzylinder ISO 21287, Serie CCI

Die AVENTICS Zylinder der Serie CCI (ISO 21287) stehen für innovative, kompakte Bauform und sind einfach zu reinigen. Die Serie CCI (ISO 21287) eignet sich bestens für lange Hubwege und gesteigerte Anforderungen an optimierte Zykluszeiten und bewegte Mengen. Die Sensoren lassen sich schnell und einfach an allen Seiten und auf der gesamten Länge des Zylinders installieren.

Das Zylindergehäuse besteht aus einem durchgehenden Aluminiumprofil mit eingepresster Abdeckung vorn und hinten
Einfach zu reinigende Bauart gegen Ansammlung von Schmutz
Niedrige Längentoleranz – bis zu 60 % kürzer als Standard-ISO-Profilzylinder. Dadurch eignet sich die Serie CCI (ISO 21287) ideal für kompakte Maschinen
Einfache Sensormontage entlang des gesamten Zylinders
Zusätzliche Konfigurationen sind möglich – zur Auswahl stehen besondere Hubformen, hohle Kolbenstangen, hitzebeständige Versionen oder Kolbenstangenverlängerungen – mitsamt Dokumentation und CADs
Erhältlich mit Kolbendurchmessern von 16 mm bis 100 mm

Normen: ISO 21287
Kolben-Ø: 50 mm
Hub: 60 mm
Anschlüsse: G 1/8

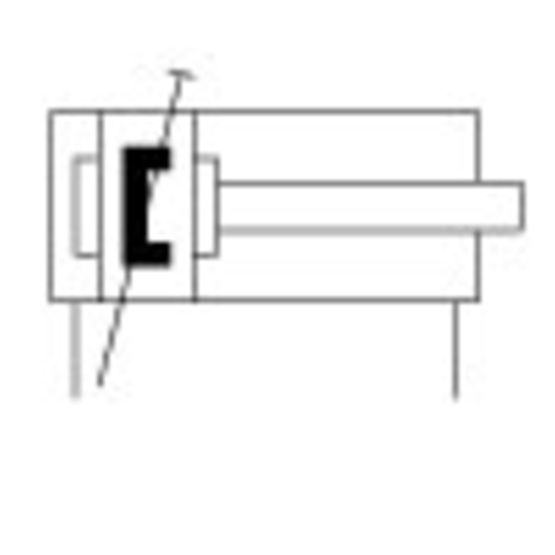

Wirkprinzip: doppeltwirkend
Dämpfung: pneumatisch voreingestellte Dämpfung
Magnetkolben: Kolben mit Magnet
Umgebungsanforderungen: Industriestandard, ATEX optional
Kolbenstangengewinde - Typ: Innengewinde
Kolbenstangengewinde: M10
Kolbenstange: einseitig
Abstreifer: Standard Industrieabstreifer
Druck zur Bestimmung der Kolbenkräfte: 6,3 bar
Kolbenkraft einfahrend: 1110 N
Kolbenkraft ausfahrend: 1237 N
Umgebungstemperatur min.: -20 °C
Umgebungstemperatur max.: 80 °C
Betriebsdruck min.: 1 bar
Betriebsdruck max.: 10 bar
Dämpfungsenergie: 3.15 J
Gewicht 0 mm Hub: 0.448 kg
Gewicht +10 mm Hub: 0.07 kg
Hub max.: 300 mm
Medium: Druckluft
Mediumstemperatur min.: -20 °C
