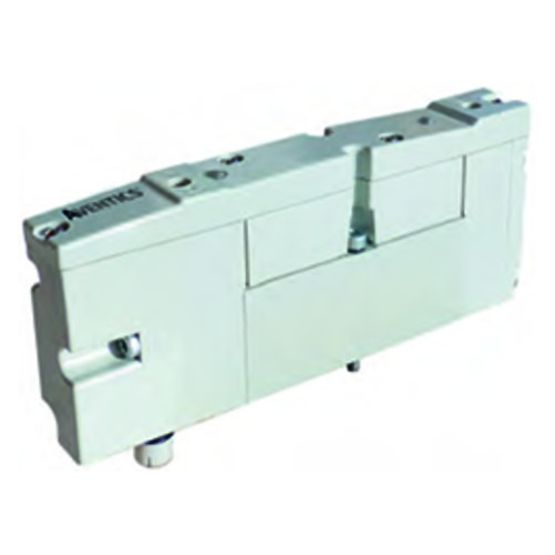

Aventics R502A2B60M11BF1, 5/3-Wegeventil, Serie 502

Modulare Bauweise ermöglicht einfache Konfiguration und Modifikation
Die auf Grundplatten montierten Ventile eignen sich bestens für Schalttafel-Anwendungen zur Ventilansteuerung
Hohe Durchflüsse, kompakte Größe und optionale Montagplatte ermöglichen eine effiziente Nutzung des Schaltschrankplatzes
Kompatibel mit den elektronischen AVENTICS Feldbus-Plattformen der Serie G3 und 580
580 CHARM-Knoten ist mit DeltaV™ Prozessleitsystem (DCS) mit Electronic Marshalling kompatibel

Betätigung: elektrisch
Ventilfunktion: geschlossene Mittelstellung
Handhilfsbetätigung: rastend
Vorsteuerung: extern
Nenndurchfluss Qn: 560 l/min
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 8 bar
Betriebsspannung: 24 V DC
Spannungstoleranz DC: -15% / +10%
Schutzart mit Anschluss: IP65
Verpolungsschutz: verpolungssicher
Dichtprinzip: weich dichtend
Leistungsaufnahme DC: 1.1 W
typ. Einschaltzeit: 18 ms
typ. Ausschaltzeit: 18 ms
Umgebungstemperatur min.: -10 °C
Umgebungstemperatur max.: 50 °C
Gewicht: 0.167 kg
Werkstoff Gehäuse: Zink-Druckguss
