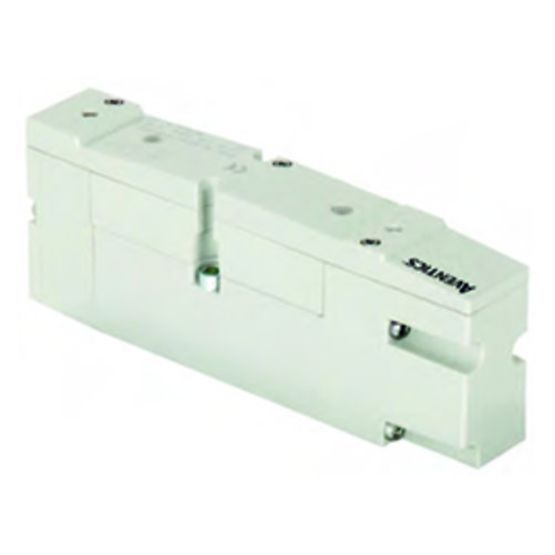

Aventics R503A1B50M11BF1, 5/3-Wegeventil, Serie 503

Als Modell mit Schieber und Hülse oder Gummidichtung lieferbar
Proprietäre und ISO-Versionen ermöglichen dem Ventil eine Vielzahl von Anwendungsanforderungen zu erfüllen
Erhöhte Energieeffizienz über Druckregler
Geringe Leistungsaufnahme (1,7 W für Gleichstromanwendungen)
Modulare Bauweise und Steckkarten für eine einfache Konfiguration und Wegfall von Verkabelung
Die Zyklusrate der Maschine kann über Drehzahlregler optimiert werden
Druckentkopplung der einzelnen Ventile für eine einfache Wartung

Betätigung: elektrisch
Ventilfunktion: entlüftete Mittelstellung
Betätigungsfunktion: beidseitig betätigt
Vorsteuerung: extern
Nenndurchfluss Qn: 1000 l/min
Betriebsdruck min.: 2 bar
Betriebsdruck max.: 8 bar
Betriebsspannung: 24 V DC
Spannungstoleranz DC: -15% / +10%
Schutzart mit Anschluss: IP65
Verpolungsschutz: verpolungssicher
Dichtprinzip: metallisch dichtend
Leistungsaufnahme DC: 1.4 W
Einschaltdauer: 100 %
typ. Einschaltzeit: 20 ms
typ. Ausschaltzeit: 60 ms
Umgebungstemperatur min.: -10 °C
Umgebungstemperatur max.: 50 °C
Gewicht: 0.236 kg
Werkstoff Gehäuse: Zink-Druckguss
Medium: Druckluft
Max. Partikelgröße: 50 µm
Ölgehalt der Druckluft min.: 0 mg/m³
Ölgehalt der Druckluft max.: 5 mg/m³
Steuerluft Entlüftung: mit gefasster Entlüftung der Steuerluft
