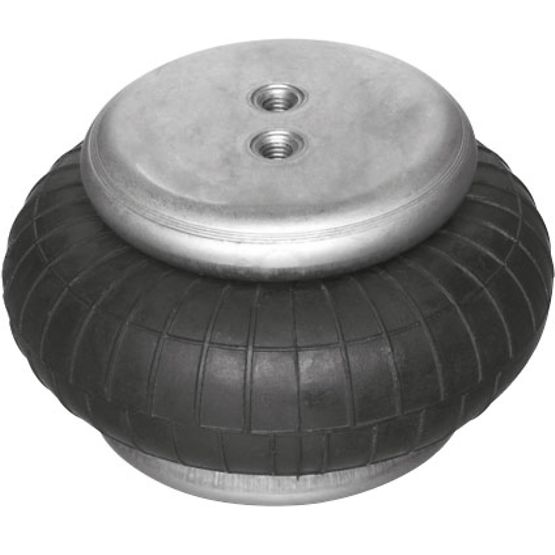

Aventics, Serie BCP - inch, P\n: ASNS18-3-1

Faltenbalg: 1-faltig
Bauart: Balgzylinder mit Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: 3/4 NPT
Deckeldurchmesser: 141 mm
Zulässiger Kippwinkel max.: 15 °
Effektiver Hub max.: 74.93 mm
radialer Einbauraum min.: 230 mm
Einbauhöhe, min.: 50 mm
Einbauhöhe, max.: 125 mm
Kraft min.: 6100 N
Kraft max.: 13600 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 2 kg
Werkstoff Balg: Naturkautschuk
Werkstoff Deckel: Stahl, verchromt
Oberfläche Deckel: verzinkt
