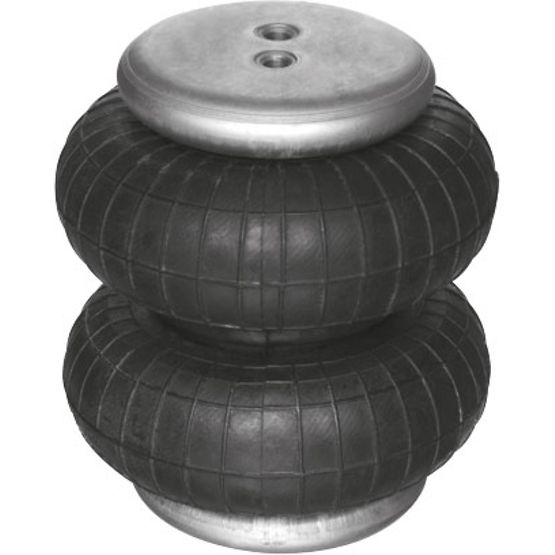

Aventics, Serie BCP, P\n: ASND31-6-1

Faltenbalg: 2-faltig
Bauart: Balgzylinder mit Deckel
Wirkprinzip: einfachwirkend, drucklos eingefahren
Druckluftanschluss: 3/4 NPT
Deckeldurchmesser: 161 mm
Zulässiger Kippwinkel max.: 20 °
Effektiver Hub max.: 165.1 mm
radialer Einbauraum min.: 250 mm
Einbauhöhe, min.: 75 mm
Einbauhöhe, max.: 240 mm
Kraft min.: 7700 N
Kraft max.: 20000 N
Betriebsdruck min.: 0 bar
Betriebsdruck max.: 8 bar
Umgebungstemperatur min.: -40 °C
Umgebungstemperatur max.: 70 °C
Medium: Druckluft
Reduzierte Haltbarkeit bei einer Temperatur größer als: 50 °C
Druck zur Bestimmung der Kräfte: 6 bar
Gewicht: 3 kg
Werkstoff Balg: Naturkautschuk
Werkstoff Deckel: Stahl, verchromt
Oberfläche Deckel: verzinkt
