DI-Soric

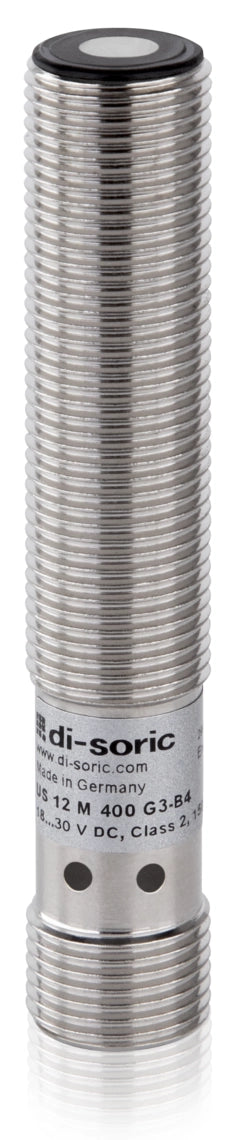

DI-Soric US 12 M 400 IU-B4, Ultrasonic sensor US-M12, P\n: 212884
DI-Soric US 12 M 400 IU-B4, Ultrasonic sensor US-M12, P\n: 212884
Regular price
€299,88
Regular price
Sale price
€299,88
Unit price
/
per
Taxes included.
📦 Ready for dispatch: 16.10.2025
Couldn't load pickup availability
SKU: SKU:212884
Der US-M12 ist die Kompaktklasse der Ultraschallsensoren im M12-Gehäuse. Ausgestattet mit einer IO-Link Schnittstelle kann der Sensor schaltend oder messend betrieben werden. Die Empfindlichkeit kann zudem über Teach-In eingestellt werden, der Sensor ist somit in wenigen Sekunden betriebsbereit.
- IO-Link
- Als Ultraschalltaster oder - schranke konfigurierbar
- 3 verschiedene Teachmodi
- Arbeitsbereich einstellbar
- Analogausgang
- Sehr schmale Detektionskeule / kleiner Blindbereich
- Schmutzunempfindlich
- Kleine Bauform
- Stabiles Metallgehäuse
- Schutzart IP 67
| Betriebsspannung | 18 … 30 V DC |
| Leerlaufstrom (max.) | 40 mA (24 V DC) |
| Verpolschutz | ja, bis auf Analogausgang PIN2 |
| Kurzschlussschutz | Ja |
| Isolationsspannungsfestigkeit | 500 V |
| Gehäuseabmaße | M12 x 65 mm |
| Gewinde | M12 x 1 |
| Gehäuselänge | 65 mm |
| Sendeaustritt | axial |
| Montageabstand (Sensor zu Sensor) | 200 mm |
| Gehäusematerial | Messing (CuZn, vernickelt) |
| Material | Epoxidharz, PUR (Wandleroberfläche) |
| Gewicht | 18 g |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Zulassungen | UL |
| Funktionsprinzip | Ultraschalltaster, Ultraschallschranke |
| Auswertung | digital, analog (mittels IO-Link) |
| Bauform | Gewinde |
| Besonderheiten | IO-Link |
| Parallelbetrieb möglich | Ja |
| Betriebsmodi | STANDARD, Master-/Slave-Funktion (Synchronisations- oder Multiplexbetrieb) |
| Lieferumfang | Sensor, 2 x Mutter M12 |
| Funktionen | Teach, Out 1, IO-Link, Multiplex, Synchronisation (PIN 4), Analog 0…10V / 4…20mA / 0… 20mA (Pin 2) |
| Schaltausgang | Gegentakt, 150 mA, NO/NC, umschaltbar |
| Max. Schaltstrom | 150 mA |
| Spannungsfall (max.) | 2 V |
| Analogausgang | 0 … 10 V, 4 … 20 mA (0 ... 20 mA IO-Link) |
| Schnittstelle | IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile) |
| Lastwiderstand | > 10 KΩ (0 … 10 V) / < 400 Ω (4 … 20 mA / 0 ... 20 mA) |
| Nennschaltabstand (Sn) | 400 mm |
| Reichweite | 40 … 400 mm |
| Einstellbereich | 40 … 400 mm (Teach in) |
| Auflösung | 1,0 mm (Eingestellter Messbereich/4095 (Analogausgang)) |
| Normmessplatte | 200 x 200 mm |
| Schalthysterese (max.) | 2 … 20 mm (über IO-Link einstellbar) |
| Reproduzierbarkeit | < 1,5 mm |
| Linearitätsfehler | < 0,4 % |
| Empfindlichkeitseinstellung | Fernteach |
| Anzeige | LED 1x grün - Status, 1x gelb - Schaltausgang |
| Messfrequenz | 250 Hz |
| Ultraschallfrequenz | 300 kHz |
| Schaltfrequenz | 10 Hz |
| Bereitschaftsverzug (max.) | 300 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | -25 … +70 °C |
| Temperaturdrift | 0,2 %/K (unkompensiert) |
| Temperaturdrift intern | < 1 %/Sn (kompensiert) |
| Schutzart | IP 67 |
| Anschluss | Stecker, M12, 4-polig |
| Anschlusskabel | VKHM … /4 |
