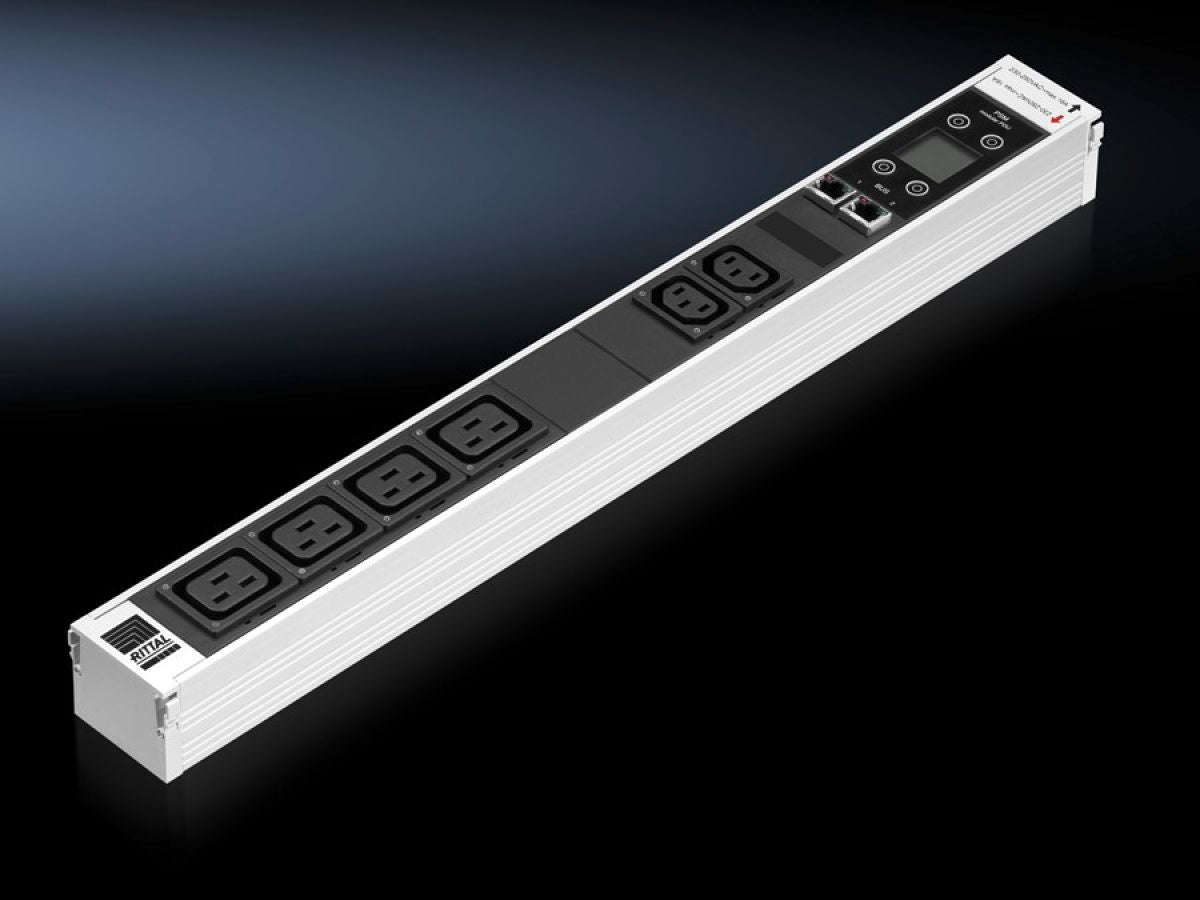

Rittal DK 7859.420, PSM Measurement Modules with CAN-Bus for PSM Busbars
Rittal DK 7859.420, PSM Measurement Modules with CAN-Bus for PSM Busbars
Regular price
€755,06
Regular price
Sale price
€755,06
Unit price
/
per
Taxes included.
📦 Ready for dispatch: 08.12.2025
Couldn't load pickup availability
SKU: SKU:DK 7859.420
PSM Messmodule mit Schaltfunktionalität der Ausgänge und Energiemessung. Ausführungen mit IEC 60320 C13 & C19 sowie CEE 7/3 (Schutzkontaktsteckdose) verfügbar.
| Artikel-Nummer: | DK 7859.420 |
| Produktbeschreibung | Diese PSM Einsteckmodule erweitern jede PSM Stromschiene um eine Energiemessung sowie Schaltfunktionalität der Ausgangssteckplätze. Die Module eignen sich auch zur Nachrüstung von bestehenden PSM Installationen, wenn eine Energiedatenerfassung bzw. Schaltmöglichkeit der angeschlossenen Verbraucher notwendig ist. Zur Verfügung stehen drei Ausführungen mit unterschiedlichen Steckdosentypen. In der PSM Stromschiene belegen die PSM Module jeweils zwei Modulsteckplätze. Die Messwerte werden lokal über ein hintergrundbeleuchtetes LC-Display angezeigt. Zur Schnellkontrolle ändert sich die Farbe auf Rot, wenn Strom- bzw. Leistungsgrenzwerte überschritten werden. |
| Nutzen | Einfache berührungsgeschützte Montage per Plug & Play im laufenden Betrieb |
| Funktionsweise | Messung von Energieverbräuchen je Modul |
| Material | Steckdoseneinsätze: Kunststoff (PA6 GF 30 V1)Profil: Aluminium, eloxiert |
| Lieferumfang | PSM Messmodule mit CAN-BusCAN-Bus Verbindungskabel, 1 m |
| Verteilleistung je Modul | 3.680 W |
| Schaltleistung je Relais | 4.000 VA |
| Länge | 500 mm |
| Verschmutzungsgrad | 2 |
| Schnittstellen Bus-System | 2 x CAN-Bus Schnittstelle zum CMC III (max. 16 an PU/4 an PU Compact) |
| Anzahl | 1 |
| Ausführung Relay | Doppelspule, bistabil |
| Bemessungsbetriebsspannung | 18 V (DC) - 24 V (DC), Stromversorgung über CMC III System |
| Eingangsspannung | 230 V AC |
| Toleranz Eingangsspannung | ± 10 % |
| Nennstrom | 16 A |
| Benötigte Modul-Steckplätze (Anzahl) | 2 |
| Anzahl Teilnehmer PU compact (max.) | 4 |
| Anzahl Teilnehmer PU (max.) | 8 |
| Richtlinien | Niederspannungsrichtlinie 2014/35/EU |
| Schutzart IP nach IEC 60 529 | IP 20 |
| Monitoring | Alarmmanagement über CMC III (z. B. E-Mail oder SMS) |
| Normen | EN 50 600-2-2 |
| Beschreibung der Messfunktionen | Spannung V, Strom A, Frequenz Hz |
| Protokolle | Netzwerkfunktionalität (nur in Verbindung mit CMC III System): IPv4, iPV6, SNMPv3, Modbus/TCP, OPC-UA |
| Abmessung | Breite: 53 mmTiefe: 45 mmLänge: 500 mm |
| Maximale Einsatzhöhe über NN | 2.000 m |
| Betriebstemperaturbereich | 5 °C...60 °C |
| Luftfeuchtigkeit (nicht kondensierend) | 90 % |
| Steckdosen | 2 x C13 / 4 x C19 |
| Relative Luftfeuchte (nicht kondensierend) | 10 % |
| Lagertemperaturbereich | -20 °C...70 °C |
| Verpackungseinheit | 1 Stück |
| Nettogewicht | 0,782 kg |
| Bruttogewicht | 0,992 kg |
| PCF/VE (Cradle-to-Gate) | 3,8 kg CO2 eq (Cat B) |
| Hinweis zur PCF-Klasse | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Zolltarifnummer | 85369001 |
| EAN | 4028177801851 |
| ETIM 9 | EC000330 |
| ECLASS 8.0 | 27371306 |
| Produktbeschreibung | DK PSM Messmodul, zur modularen PSM Stromverteilung. Belegt 2 Steckplätze in der Stromschiene. Ausgang: IEC 60 320 4x C19, 2x C13, Eingang: 207 V - 250 V, 16 A, (max. 3680 W) |
